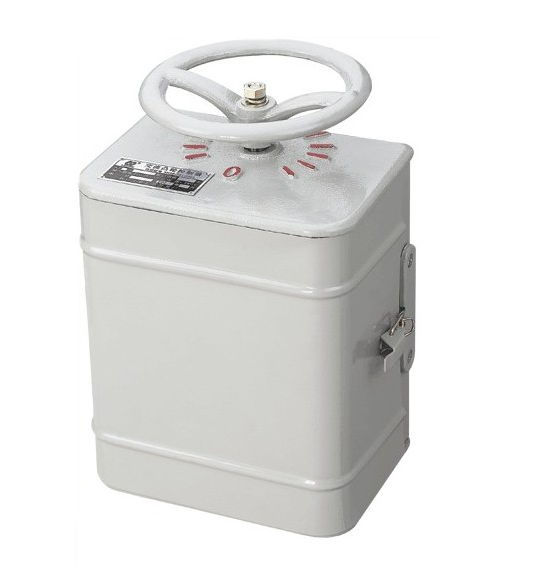

凸輪控制器總成包括安裝于底座上的凸輪控制器、編碼器以及設置于兩者之間的連接部,連接部的連接軸兩端分別連接凸輪控制器和編碼器,連接部的傳動軸與傳動輪連接,傳動輪與驅動機構連接,傳動軸和連接軸通過一組傘齒輪實現傳動。
凸輪控制器總成為提高觸頭工作的可靠性,對觸頭材料的基本要求是:
對強電用觸頭材料,重要的要求是:
?、倬哂械偷慕佑|電阻,防止通過額定電流時過熱;
?、陔娔p率和機械磨損率小,具有較長的使用壽命;
?、劭谷酆感阅芎?在故障情況下能順利分斷電路;
?、苁S嚯娏餍?滅弧能力強,分斷大電流時能迅速滅弧,而且不會引起電弧重燃或持續電流。

對弱電用觸頭材料,要求:
?、俚投€定的接觸電阻和小的電磨損率,較長的使用壽命;
?、诰哂休^高的較小起弧電壓和較小起弧電流,使觸頭盡可能在無電弧情況下操作;
?、圻@種觸頭閉合力小,故機械磨損不是重要問題。對直流觸頭,要求在直流操作條件下,從觸頭的一方到對方的材料轉移要小。
凸輪控制器總成的觸頭性能:
?、儆|頭材料的電導率與熱導率要高,以降低觸頭通過電流時的熱損耗,減輕觸頭表面的氧化;
?、谟|頭材料的熔化溫度與沸點高、熔化與蒸發潛熱高,以減少在電弧或火花作用下觸頭的磨損量和不易使觸頭發生熔焊;
?、塾|頭材料對周圍環境的化學性能要穩定,觸頭受環境污染后接觸電阻的變化小,接觸電阻穩定;
?、苡|頭材料的硬度與彈性要適當,硬度太大時,接觸的面積小,彈性較大的材料在觸頭閉合時,由于觸頭間的彈跳使磨損加大;
?、萦|頭材料易于加工和焊接;
?、抻|頭材料的價格要低。
